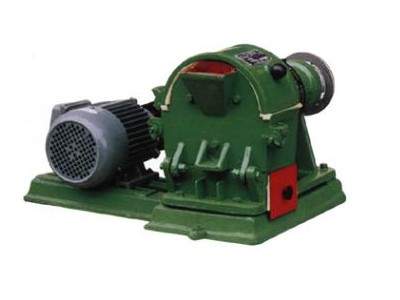

 鹤壁市仪表厂有限责任公司生产的圆盘粉碎机主要用于煤、焦炭、矿石等中等硬度物料的粉碎。是冶金、地质、建材、化工等行业化验室中，对物料粉碎的必备设备。

■结构及原理

该机主要由机体、底座、主轴、活动磨盘、固定磨盘、端盖及料斗等构成。电机启动后，经三角皮带将动力传给皮带轮，带动主轴旋转，并使活动磨盘固定磨盘相对运动产生挤压磋磨作用，从而使进入磨盘中间的物料被粉碎。出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压磋磨作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。

调节机构的原理是，松开大手轮，旋转小手轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节的物料粒度的目的。

该机性能稳定，噪音低，清扫方便。磨盘为高锰钢材料，耐磨耐用。

■     技术参数

型    号：Φ175型              磨盘直径： 150毫米

给料最大粒度：≤6毫米          出料粒度：0.1-1毫米

生 产 率：10-25公斤/小时       主轴转速：778转/分钟

转    速：1400转/分钟          电机功率： 1.1千瓦
