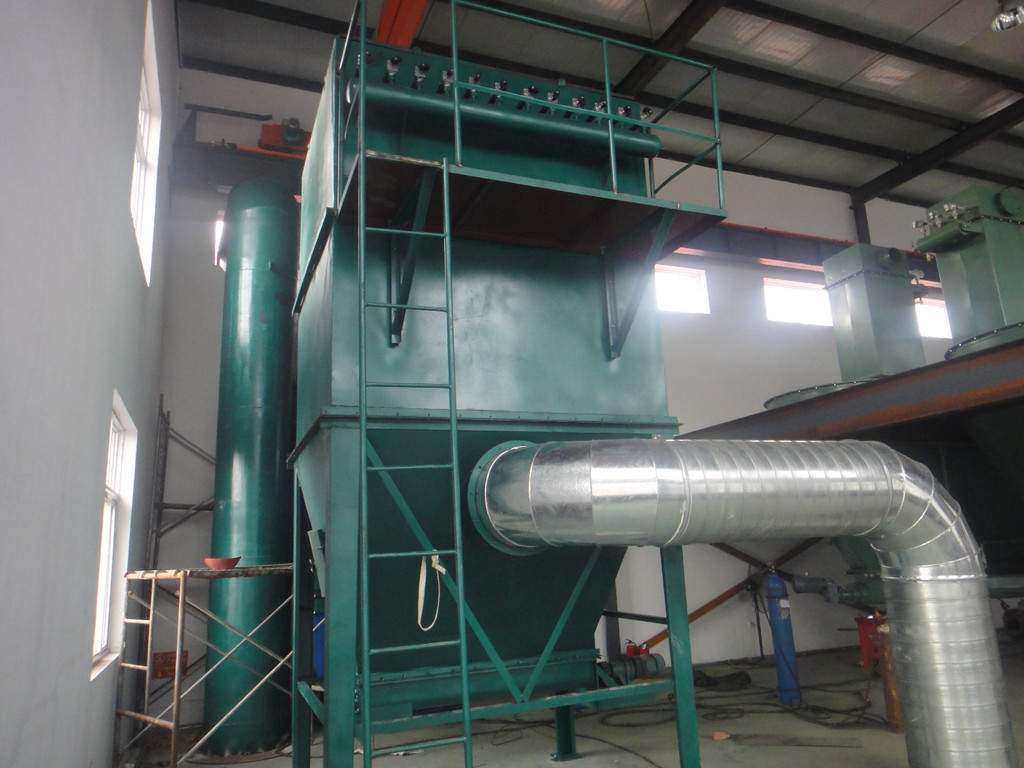

MC-Ⅱ型脉冲袋式除尘器是在MC-Ⅰ型的基础上，改进的新型高效脉冲袋式除尘器。为了进一步完善MC-Ⅰ型脉冲袋式除尘器，将原图进行了修改，改后的MC-Ⅱ型脉冲袋式除尘器保留了原有的净化率高，处理气体能力大，性能稳定，操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气压力低的问题。广泛应用于建材、冶金、矿山、化工等超细粉加工等行业，是环保除尘的理想设备。
MC—Ⅱ型脉冲袋式除尘器主要有:1上箱体：除尘器盖板和出风口组成。2中箱体：由花板、滤袋、袋笼（骨架）组成。3下箱体：由进风口、灰斗和检查门组成。4排灰系统：由卸料阀组成。5喷吹系统：由电控柜、脉冲阀、喷吹管和气包等组成。
其工作原理：含尘气体由除尘器进风口进入中、下箱体，通过滤袋进入上箱体的过程中，由于滤袋的各种效应作用将粉尘、气体分离开，粉尘被吸附在滤袋上，而气体穿过滤袋由文氏管进入上箱体，从出风口排出。含尘气体通过滤袋净化的过程中，随着时间的逐渐增加，滤袋上的粉尘越来越多，因而使滤袋的阻力逐渐增加，通过滤袋的气体量逐渐减少，为使除尘器能正常工作，把阻力设定在1200Pa，当阻力达到设定值时，由电控柜发出指令按顺序开启脉冲阀，使气包内的压缩空气由喷吹管各孔经文氏管喷射到各对应的滤袋内，滤袋在气流瞬间反向作用下急剧膨胀，使积在滤袋表面的粉尘脱落。被清掉的粉尘落入灰斗经排灰系统排出机体，从而保证除尘器的正常工作。
