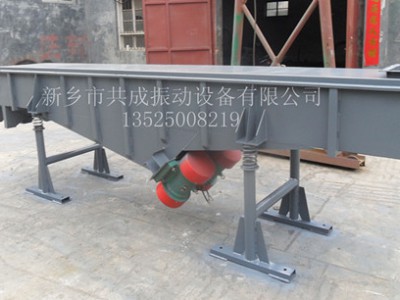

点击图片查看原图
产品概述：
直线振动筛又称轻型直线筛，用于粉状或颗粒状干式物料的筛分或液体物料的过滤，筛分最细可达到325目/英寸。采用角度可调控的激振源，根据客户筛分过滤要求可单层或层使用，最多可达到五层。筛框一般为木质结构，若筛分腐蚀性物料时，与物料接触部分可以采用不锈钢制作.
产品结构：
DZSF共成振动系列直线振动筛是由筛箱、筛框、振动电机、减振系统及座架等组成。它是用振动电机作为振动源，固定在筛箱上两台相同的振动电机做相反方向自同步旋转，振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振器上的整个筛机做直线振动，使物料在筛面上被抛起的同时向前作直线运动，物料从入料端落入筛框后，迅速前进、松散透筛，完成筛分作业，以合理匹配筛网达到筛分的目的。直线振动筛是一种具有国际先进水平的中小型多层筛分机械。适用于0.074-15mm的任何干式物料的筛分，最大给料粒度以不大于20mm为宜。
产品用途：
DZSF系列直线振动筛广泛应用于冶金粉末、化工、肥料、磨料、医药、粮食、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选。
产品特点：
1、结构简单，故障率低，安装、使用、维修方便；
2、筛分精度好，效率高；
3、能耗低，节能效果显著；
4、噪声低，有利于改善工作环境。
主要技术参数：
| 型号 |
筛面尺寸（mm） |
筛面层数 |
网孔尺寸 （目/in） |
处理量（t/h） |
振次Min |
双振幅（mm） |
电机功率（kw） |
振动方向角（°） |
外型尺寸(长×宽×高)（mm） |
|
DZSF520 |
500×2000 |
1 |
2～200 |
0.05～5 |
960 |
6～7 |
2×0.4 |
45～60 |
2075×806×990 |
|
2DZSF520 |
2 |
0.05～5 |
960 |
6～7 |
2×0.4 |
45～60 |
2135×806×1050 |
||
|
3DZSF520 |
3 |
0.03～5 |
1450 |
4～6 |
2×0.4 |
45 |
2195×806×1050 |
||
|
DZSF525 |
500×2500 |
1 |
0.06～8 |
960 |
5～7 |
2×0.4 |
45～60 |
2575×806×990 |
|
|
2DZSF525 |
2 |
0.06～8 |
1450 |
4～6 |
2×0.4 |
45 |
2635×806×1050 |
||
|
3DZSF525 |
3 |
0.06～8 |
960 |
6～8 |
2×0.75 |
45～60 |
2695×806×1110 |
||
|
4DZSF525 |
4 |
0.1～15 |
1450 |
5～7 |
2×0.4 |
45 |
2755×806×1170 |
||
|
5DZSF525 |
5 |
0.08～15 |
1450 |
5～7 |
2×0.4 |
45 |
2815×806×1230 |
||
|
6DZSF525 |
6 |
0.07～15 |
960 |
6～8 |
2×0.75 |
45～60 |
2875×806×1290 |
||
|
DZSF1020 |
1000×2000 |
1 |
0.12～20 |
960 |
6～8 |
2×0.75 |
45～60 |
2075×1278×1120 |
|
|
2DZSF1020 |
2 |
0.11～20 |
960 |
5～7 |
2×0.75 |
45～60 |
2135×1278×1180 |
||
|
3DZSF1020 |
3 |
0.1～2 |
960 |
5～7 |
2×0.75 |
45～60 |
2195×1278×1240 |
||
|
4DZSF1020 |
4 |
0.07～15 |
960 |
4～8 |
2×0.75 |
45～60 |
2255×1278×1300 |
||
|
5DZSF1020 |
5 |
0.07～15 |
960 |
4～8 |
2×1.5 |
45～60 |
2315×1278×1360 |
||
|
6DZSF1020 |
6 |
0.07～15 |
960 |
4～8 |
2×1.5 |
45～60 |
2375×1278×1420 |
||
|
DZSF1025 |
1000×2500 |
1 |
0.1～15 |
1450 |
5～7 |
2×0.4 |
45 |
2575×1278×1120 |
|
|
2DZSF1025 |
2 |
0.08～15 |
1450 |
5～7 |
2×0.4 |
45 |
2635×1278×1180 |
||
|
3DZSF1025 |
3 |
0.07～15 |
960 |
6～8 |
2×0.75 |
45～60 |
2695×1278×1240 |
||
|
DZSF830 |
800×3000 |
1 |
0.1～20 |
960 |
6～8 |
2×0.75 |
45～60 |
3080×1098×1120 |
|
|
2DZSF830 |
2 |
0.1～20 |
960 |
6～8 |
2×0.75 |
45～60 |
3140×1098×1180 |
||
|
3DZSF830 |
3 |
0.1～20 |
960 |
6～8 |
2×1.5 |
45～60 |
3200×1098×1240 |
||
|
DZSF1030 |
1000×3000 |
1 |
0.1～20 |
960 |
6～8 |
2×0.75 |
45～60 |
3080×1298×1120 |
|
|
2DZSF1030 |
2 |
0.1～20 |
960 |
6～8 |
2×1.5 |
45～60 |
3080×1298×1120 |
||
|
3DZSF1030 |
3 |
0.1～20 |
960 |
6～8 |
2×1.5 |
45～60 |
3080×1298×1120 |
||
|
DZSF1224 |
1200×2400 |
1 |
0.1～23 |
960 |
6～8 |
2×0.75 |
45～60 |
2480×1520×1100 |
|
|
2DZSF1224 |
2 |
0.1～23 |
960 |
6～8 |
2×0.75 |
45～60 |
2540×1520×1160 |
||
|
3DZSF1224 |
3 |
0.1～23 |
960 |
6 |
2×1.5 |
45～60 |
2600×1520×1220 |
