简单介绍：
随着矿山技术的不断发展，圆锥破碎机也分为好几种，按照种类包括弹簧圆锥破碎机、轧臼式圆锥破、液压圆锥破碎机以及复合圆锥破碎机4大类;按照型号分为普通的PY圆锥破碎机、西蒙斯圆锥破碎机、复合圆锥破碎机、标准液压圆锥破碎机、单缸液压圆锥破碎机以及多缸液压圆锥破碎机等诸多型号。液压式破碎机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同，并集中了迄今为止已知各类型圆锥破碎机的主要优点。它适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

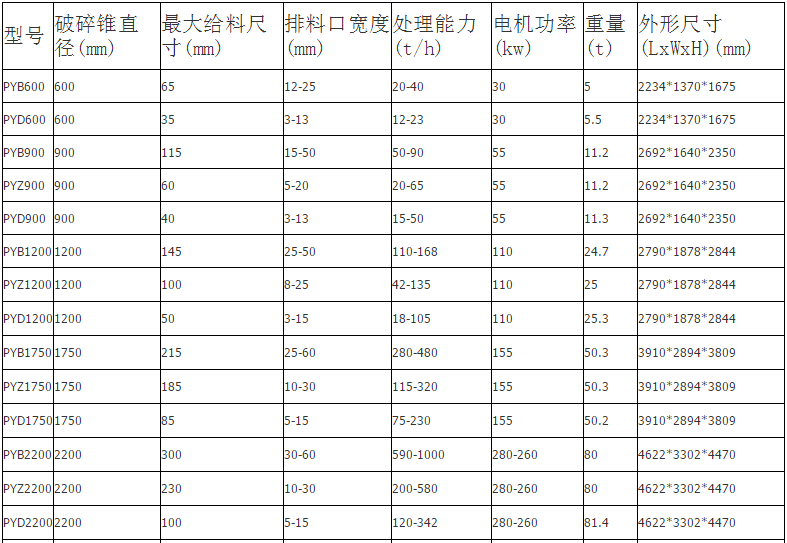

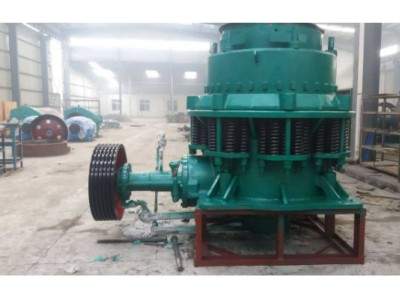

圆锥破碎机结构简介:圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。
工作原理：
在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
破碎过程是在固定的定锥和旋回运动的动锥之间完成的。圆锥破碎机工作时，破碎机的水平轴由电机通过三角皮带和皮带轮来驱动，水平轴通过大、小齿轮带动偏心套旋转，破碎机圆锥轴在偏心套的作用下产生偏心距做旋摆运动,使得破碎壁表面时而靠近定锥表面,时而远离定锥表面，从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。圆锥破碎机动锥的上腔支撑在固定主轴上端的球面轴瓦上，其下腔套在偏心轴套的外面，其运动由偏心轴套直接带动。当偏心轴套绕主轴旋转时，动锥不仅随偏心轴套绕机器的中心线做旋转运动，而且还绕自己的轴线旋转，该动锥是绕着其球面支承中心作空间旋摆运动的。动锥的轴线与主轴中心线相交于固定点，即球面中心点，其夹角为进动角。破碎机运转时，动锥轴线相对机器中心线作圆锥面运动，其锥顶为球面支承中心，该点在动锥的运动过程中始终保持静止。因此，动锥的运动可视为刚体绕定点的转动，即动锥的运动是由两种旋转运动组成:进动运动或牵连运动(动锥绕机器中心线做旋转运动)和自转运动或相对运动(动锥绕自己的轴线做旋转运动)。
圆锥破碎机在空载运转情形下，动锥自转是由球面轴承给动锥的摩擦力矩和偏心轴套给动锥的摩擦力的数值决定的，哪个力矩大，则动锥即依此力矩的方向转动。在正常情况下动锥都是顺着偏心轴套回转方向自转的，自转速度决定于两个力矩的差值。而该型圆锥破碎机在球面轴承和动锥下衬套之间，以控制动锥的自转。在有负载运转情形下，石料对动锥锥面的摩擦力矩远超过偏心轴套对动锥产生的摩擦力矩。
