JHF、JBC型脉冲布袋除尘器工作原理:含尘气体从进风口进入袋滤器,经滤袋外表面进行过滤,净化的气体从滤袋内部流向上部各小室,并通过长文氏管从出风口排出.吸附在滤袋外表面上的粉尘,当达到一定的数值时,由程序控制定时进行脉冲喷吹,即高压空气喷向长文氏管的同时将已净化的空气反吹向滤袋内,形成较大的压差,将粉尘清扫下来,而达到清灰目的,并使整个设备及系统阻力保持稳定,反吹下来的粉尘落到下箱体底部由螺旋输送机排出回收. 脉冲布袋除尘器内部所设计的控制装置一般有压力控制装置和时间控制装置两种.除尘器的压力控制装置是差压变送器或压力仪表,会在线检测除尘室和净气室压力值.
脉冲布袋除尘器的时间控制装置则是时间继电器,可按照要求记录时间并发送信号.除尘器的脉冲控制设备在接到脉冲信号后,会按照设定顺序开启各个电磁脉冲阀,令喷吹管将贮气包内的压缩空气喷射到文氏管内,而在气流通过文氏管时,又会诱导大量的周围空气进入滤袋,使滤袋瞬间膨胀,将积存在滤袋上的灰饼层抖落.除尘器完成除灰的过程后,会再次产生负压气流令滤袋回缩,重新开始新的除尘过程.脉冲布袋除尘器工作时,除尘滤袋持续一胀一缩的抖动状态,滤袋外的灰饼层在惯性作用下掉落至灰斗中,从而保持滤袋的及时清洁.
JHF、JBC型脉冲反吹布袋除尘器结构简单合理,占地面积小可安装在室内外.适应范围广泛,凡机械加工、铸造清砂、冶金、化工、建材、耐火材料、粮食加工、医药等行业含尘气体的净化均可使用.电弧炉等细少粉尘的净化,有价值粉尘回收尤为使用.用户可以根据其生产工艺、处理风量大小、自选型号或并联组合,我厂并可根据工况需要提供碳钢或不锈钢材质脉冲布袋除尘器.

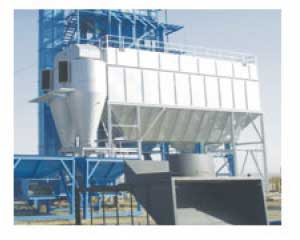

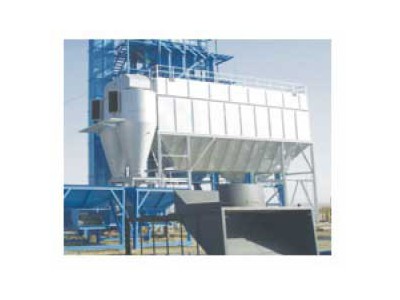

西安市建材厂JHF型脉冲反吹扁布袋除尘器
