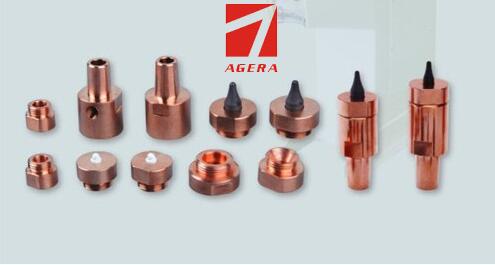

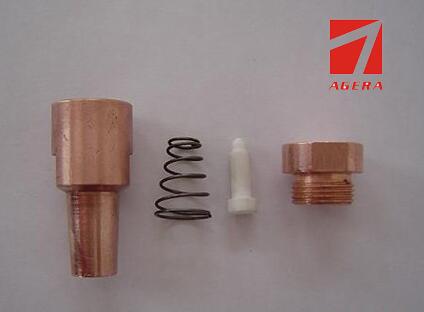

螺母电极包含电极盖、电极座、浮动弹簧、吹气装置、定位销，各部分作用如下：
螺母电极盖：直接和待焊板材或螺母接触，起导电、散热的作用，需具有良好的导电性能和高的软化温度，一般为铬锆铜；
电极座:作为电极的支撑，起导电、散热作用，下端通水冷，上端可开气孔用于吹除焊渣，一般为铬锆铜；

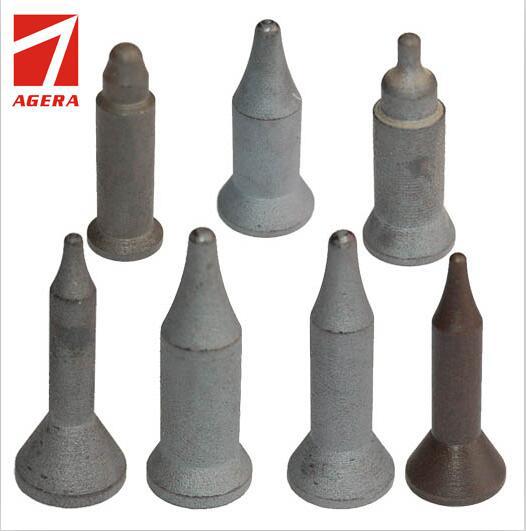

螺母定位销，用于准确定位螺母和板材孔的同心度，需承受放置零件的撞击力、螺母横移的剪切力、焊接产生的高温并且保证良好的绝缘，常规的螺母定位销为陶瓷定位销、KCF定位销、氧化铝定位销、SIM定位销，其耐用程度及价格由低及高。
浮动弹簧，主要应用于定位销在螺母下压焊接时的位置位置避让，也可采用压缩空气来浮动更兼具吹屑功能。
